Nyomatékelemzés – A folyamatmegbízhatóság javítása illesztés-csavarozási tesztekkel

Miért fontos a nyomatékelemzés?

A menetformázó csavarokat gyakran használják a gépek gyártása során. Azonban mivel a különböző anyagok, csavartípusok, becsavarozási mélységek, furatgeometriák és egyéb paraméterek alapján nem lehet egyértelműen megállapítani az alkalmazandó nyomatékot, ezért a csavarozások megbízhatóságához elengedhetetlenek a nyomatékelemzések. A Bossard alkalmazásmérnöki osztályán napi rendszerességgel végzünk nyomatékelemzéseket. A csavarozási tesztállomásokon 0,1 és 1500 Nm közötti nyomatékok mérésére és feljegyzésére van lehetőség. Szükség esetén a Bossard a világ minden régiójában rendelkezik olyan akkreditált laboratóriummal, amelyben elismert eredményeket biztosító tesztek végezhetők.



Hogyan történik a nyomatékelemzés?

Amennyiben lehetséges, a nyomatékelemzést az ügyfél eredeti alkatrészein végezzük el. A tesztek során a rögzítéseket addig húzzuk egyre szorosabbra, amíg tönkre nem mennek. Ebből adódóan a tesztek után a használhatatlanná vált alkatrészeket megsemmisítjük.



Hogyan történik az adatok kiértékelése?

A tesztek után alkalmazási mérnökeink végzik el a forgási ívek feljegyzett nyomatékát és forgásszögét. A becsavarozási nyomatékot és a túlhúzási nyomatékot egyaránt meghatározzuk. A forgási ívek így kapott nyomatéka és forgásszöge alapján pedig messzemenő következtetéseket tudunk levonni a csatlakozások viselkedéséről és meghiúsulásáról.



Mi a nyomatékelemzés célja, és milyen előnyökkel jár ez az ügyfél számára?

Ahhoz, hogy egy csatlakozás megbízhatónak legyen tekinthető, számos tényező együttállása szükséges. Például a túlhúzási nyomatéknak (amely nyomatéknál a rögzítés meghiúsul) jelentősen nagyobbnak kell lennie, mint a menetformázáshoz szükséges becsavarozási nyomaték. Csak ekkor lehet megbízhatóan meghatározni az ajánlott meghúzási nyomatékot, és Ön, az ügyfél, csak ekkor lehet biztos abban, hogy a csatlakozás megfelelően meghúzható, minimalizálva az alkatrész meghibásodásának kockázatát.

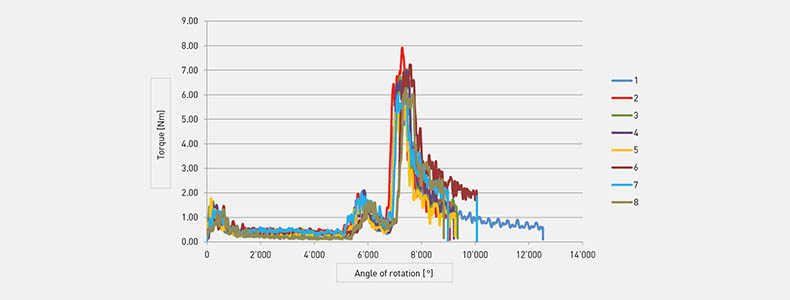

1. ábra: Forgási ívek műszakilag optimális nyomatéka és forgásszöge.

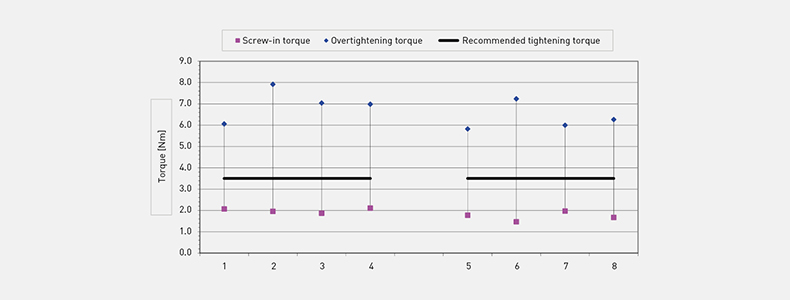

2. ábra: Az ügyfél részére ajánlott meghúzási nyomatékot tartalmazó értékelés 2 javasolt rögzítési megoldás alapján.



Mitől lesz a Bossard/KVT-Fastening az ideális partner?

Ügyfeleink érdekeit magasan képzett munkatársaink és a rögzítési technológiák terén szerzett sokévnyi tapasztalatunk is szolgálja. Emellett megbízható minőségbiztosítási és minőség-ellenőrzési eljárásaink alapjait az akkreditált, a legmodernebb mérési és tesztelési eszközökkel felszerelt létesítményekhez való hozzáférésünk biztosítja.



Forduljon szakembereinkhez, és tudjon meg többet szakértői tesztelési szolgáltatásainkról. Minden megkeresésre készséggel válaszolunk!
