Különböző anyagok folyamatbiztos kötése ultrahangos eljárással
Elsősorban a könnyűszerkezetes technikában van nagy igény az innovatív megoldásokra, amelyek a legnagyobb hatékonyság mellett a legmagasabb biztonságot nyújtják. A rögzítési- és kötési megoldásokhoz használt ultrahangos energia által az elemek összekötése folyamatbiztonságosan és a legtöbb esetben nagyobb előkészítések nélkül megy végbe. A kötőelem ideális esetben a hordozóelem részévé kell, hogy váljon.
AZ MM-W™ technológia a WoodWelding® technológiából ered, amely már évek óta nem csak a fafeldolgozásban, hanem a sebészetben is alkalmazásra talált.
Itt az ideje a digitalizálás ösztönzésének és a folyamatok optimalizálásának
A MultiMaterial-Welding forradalmasítja a technológiához való csatlakozást technológiai platformjával, hogy pontosan a digitális előnyt biztosítsa. Videónkban szeretnénk bemutatni, hogyan egyszerűsödik az üzemmérnöki tervezés teljes automatizálása, és hogyan lehet a teljes gyártási láncot digitalizálni a gyorsabb és gazdaságosabb termelési folyamatok érdekében.
Előnyök:
- Jelentősen erősebb kötések, mint sok más kötési módszer esetén
- Felhasználható előpozícionálás nélkül toleranciakiegyenlítéshez
- Tiszta megmunkálás, mivel nem igényel további munkaanyagot vagy felületelőkészítést, és nem termel hulladékot
- A folyamat statisztikai ellenőrzése garantálja az egyes kötések minőségét
- A technológiát egy sor ipari folyamatban és más iparágakban is alkalmazzák (pl. gyógyászati- és bútoriparban)
A Johann Borgers GmbH a MultiMaterial-Welding technológiai platformot használja
A Johann Borgers GmbH egyedi csillapítási, szigetelési és felszerelési megoldásokat fejleszt számos különböző személygépkocsi és teherautó modell számára. Különböző csatlakozási technikákat alkalmaznak a külső karosszéria, valamint a motor, az utastér és a csomagtartó beépítési helyétől függően. A KVT-Fastening új, MultiMaterial -Welding (MM-W) technológiájával Borgers egy csomagtér padlójának rögzítési változatát tudta megvalósítani egy luxus terepjáróhoz használt papírméhsejt maggal, amely technikai szempontból nem valósítható meg. hagyományos módszerekkel.> továbbMM-Welding® - Rögzítési technológia, amely megtérül
A gyártó cégek nemcsak a bevált technológiákra számítanak, hanem a hatékonyságra és az alacsony költségekre is a rögzítési megoldások kiválasztásakor. De hogyan találja meg az optimális folyamatot a sok rendelkezésre álló lehetőség között? Florian Beer, a KVT-Fastening GmbH ügyvezető igazgatója egy interjúban érdekes betekintést enged az MM-Welding® témájába.
> Interjú
Webinar
Használja ki szakértői ismereteinket, szerezzen érdekes betekintést az MM-Welding®-be. A webináriumot már megtartották, de ingyen letöltheti a webinárt.
Téma: Modern rögzítések az MM-Welding®
- Előadó: Lasse Behrmann, MSc projektmenedzser, könnyűsúlyú technológiák, KVT-rögzítés
- Nyelv: A webinárium angol nyelven zajlott
Lépjen kapcsolatba velünk
Örömmel várjuk kérdéseit.
MM-Welding®-technológiai portfólió

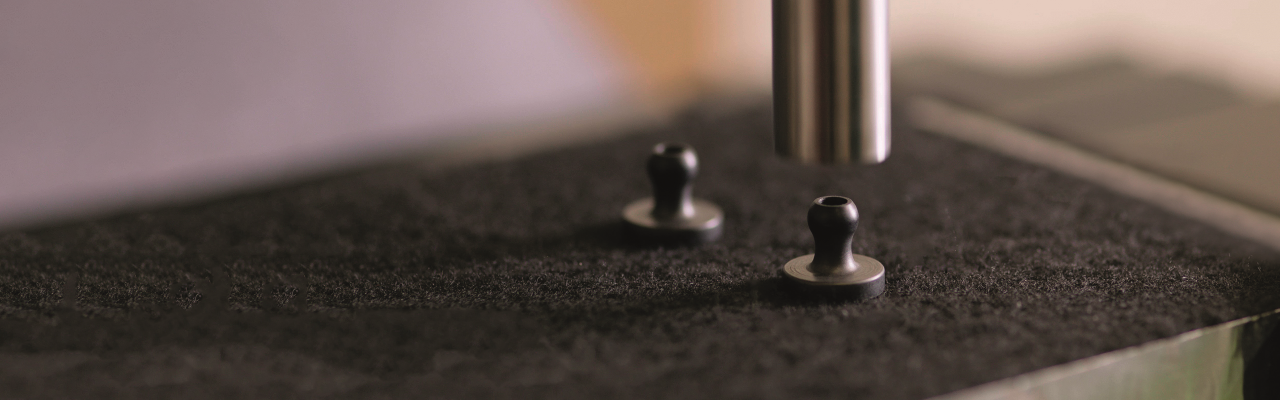

LiteWWeight® Pin
Egy oldalról könnyen hozzáférhetően szerelhető kötőelemek családjáról van szó, melyeket belső méhsejt-szerkezetű vagy hasonló mintázatú szendvics-szerkezeteken való gyors és erős rögzítéshez fejlesztettek.
Alkalmazások
- Rögzítés habosított méhsejt-szerkezetekben és/vagy porózus alkatrészekben
- Jellemző alkalmazások: Csomagtér-fenék, kalaptartó, tetőpanel
Tulajdonságok
- Teljes integrálás lehetősége a szubsztrátumba
- Magas szilárdság: A HCB-anyagba való mély integrálás révén több mint 1000 N kihúzóerők is elérhetők
- Nagyon gyors, ~1 másodpercen belüli feldolgozási idő
- A legtöbb esetben előfúrás nem szükséges
- Vastag dekorációs anyagok átszúrásának lehetősége
- Elhelyezhető közvetlenül az anyag pereménél
- A kötőelemek különböző geometriái különböző alkalmazási fajtákat tesznek lehetővé
> Videó
LiteWWeight® Double Pin
Ezt a rögzítőelemet gyors és erős rögzítésre tervezték, mely metrikus anyamenettel rendelkező műanyag közvetlen csavarzatokkal vagy akár átmenő furattal is megvalósítható. A kötőelem egy tolattyúként működő hüvelyből és opcionálisan egy fémes betétből áll, mely alkalmazástól függően választható ki.
Alkalmazások
- Aramid, polipropilén stb. anyagú könnyű szendvicslemezek összeköttetéséhez
Tulajdonságok
- Rendkívüli sokoldalúság: átmenő furatot, menetes furatot vagy fémes betétet tartalmazhat (M3-M8)
- Gyors, < 0,7 másodperces folyamatidő
- Magas szilárdság a felső réteggel való alakzárás és az alsó réteggel való hagyományos hegesztett kötés révén
- Teljes integrálás lehetősége a szubsztrátumba
- A HCB-anyagba való mély integrálás révén nagy, mintegy ~ 2000 N kihúzóerők is elérhetők
LiteWWeight® zEPP
A LiteWWeight® zEPP gyors és nagy teljesítményű összekötő technológia minden EPP-anyaghoz, mely az innovatív MM-Welding® folyamaton alapul.
Alkalmazások
- Standard megoldás széles EPP-tömítési spektrumhoz
Tulajdonságok
- Nagyon gyors ütemidők (~1 másodperc)
- Nagy kihúzási szilárdság az EPP-anyagban való optimális rögzítés révén
- Nagyon nagy nyomatékátvitel lehetősége az MM-Welding®-specifikus „Anti-Turning” geometria révén
- Teljes integrálás a szubsztrátumba
- A pozicionálás az élnél is lehetséges
- A kötőelemek alacsony szerkezeti magassága nagyobb szabadságot ad a kialakítás tervezésénél
- Alkalmazható minden tömítési területen
- Előfúrás nem szükséges
.jpg?h=533&w=800&la=hu&hash=9F17860F1B4EE34A8F8247D59FA690F31AFCBFF2)

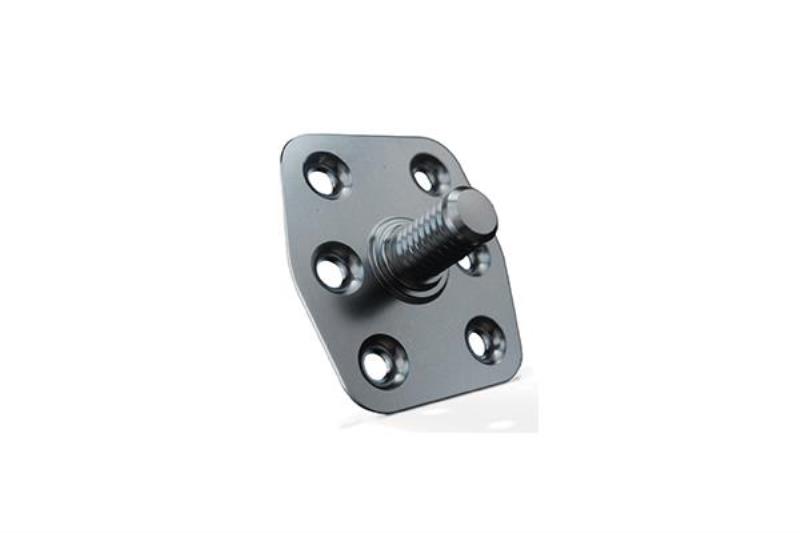

InWWerse® Fastener
A jól bevált és rendkívül gyors MM-Welding® ultrahangos technológián alapulva a menettartók az InWWerse® Fastener használatával biztonságosan rögzíthetők termoplasztikus anyagokon. A szubsztrátum anyaga, a rögzítőelem és a folyamat irányítása úgy hangolhatók össze, hogy vékony falvastagságok esetén se legyenek láthatóak jelölések az ellenkező oldalon. A lerögzítés nem adhézión alapul, hanem a termoplasztikus anyaggal való mikro-formazárásos összeköttetésen. Ezáltal garantált a lehető leggyorsabb további feldolgozás, és megelőzhetők a körülményes előkezelési folyamatok.
Alkalmazások
- Ideális termoplasztikus műanyagokhoz erősítéssel és anélkül
- A csavarozási pont gyorsan létrehozható a jól bevált MultiMaterial-Welding® ultrahangos technológia segítségével
- Alacsony behatolási mélység lehetősége, nagy szilárdságok vékony falvastagságoknál is
- Ideális pl. az autógyártásban járművek belső tereinél és kültereinél való alkalmazáshoz
Tulajdonságok
- Integrált minőségellenőrzés lehetősége minden egyes behelyezési eljárás felügyelete révén
- Nagy kihúzási szilárdságok alacsony anyagvastagságoknál is
- Nagyon gyors folyamatidők és az alkatrészek közvetlen átadása a további folyamatlépéseknek
- Méretezés manuálisan vagy akár teljesen automatikusan
- Optikai és funkcionális kialakítás optimalizálásának lehetősége
- Szerviz- és bérelhető modellek
- Beállítások a projektspecifikus követelményekhez
- Nincs szükség körülményes felületi előkezelésekre
- Tiszta folyamatok, mivel nincs szükség ragasztóval való munkavégzésre
- Megismételhető és stabil folyamatvezetés
InWWerse™ Disc
Összeköttetési megoldás hagyományosan nem hegeszthető műanyag alkatrészek gyors és biztonságos összeköttetéséhez.
Vékony falvastagságok is biztonságosan összeköthetők, „Read-Through hatás“ keletkezése nélkül. Minimális behatolási mélység és a Class-A felületek megtartása.
Alkalmazások
- Vékony falú polimer alkatrészek összeköttetése
- Ideális termoplasztikus műanyagokhoz erősítéssel és anélkül
- Alacsony behatolási mélység lehetősége, nagy szilárdságok vékony falvastagságoknál is
- Ideális pl. az autógyártásban járművek belső tereinél és kültereinél való alkalmazáshoz
- Ahol a hagyományos ultrahangos hegesztés eléri korlátait és a ragasztás sem jöhet szóba
Tulajdonságok
- Alkalmazás hagyományosan nem hegeszthető polimer kombinációknál
- Vékony falú polimer alkatrészek az ellentétes oldalon levő felület befolyásolása nélkül
- Nagyon rövid ütemidők és magas szintű folyamatbiztonság
LiteWWeight® Lotus
A LiteWWeight® Lotus gyors és biztonságos összeköttetési koncepció szálanyagból készült alkatrészekhez és textil struktúrákhoz.
Alkalmazások
- Rögzítés lehetősélge szőtt és nem szőtt struktúrákban
- Jellemző alkalmazások: Személygépkocsik talajburkolata, hőpajzsok, kerékdobok, tetőkárpitok, NVH
Tulajdonságok
- Nagyon gyors ütemidők
- Nagy szilárdságok a szálmátrixba való intenzív integrálás révén
- Egyszerű és komplexebb 3D-geometriák (mivel a rögzítőelemek csak Z-irányban mozognak)
- Ideálisan integrálható textil struktúrákba
Különböző anyagok folyamatbiztos kötése ultrahangos eljárással
Az innovatív összeköttetési megoldások elsősorban a könnyűszerkezetes konstrukciók területén keresettek, mivel azok maximális biztonságot és hatékonyságot kínálnak. Az ultrahang energiájának a
rögzítési vagy összeköttetési megoldásba való bejuttatásával az elemek illesztése a folyamat szempontjából biztonságossá válik, és számos esetben különösebb előkészületek nélkül megvalósítható. A kötőelemnek
ideális esetben a hordozóanyag részévé kell válnia.
A MM-Welding®-technológia a WoodWelding®-technológiából származik, melyet már évek óta alkalmaznak különböző anyagokban és az ortopédiában.
